安宁精密铸造件加工全流程技术指南

在制造业中，铸造件加工是实现复杂金属零部件生产的关键环节。无论是汽车、能源还是重型机械领域，对高精度铸造件加工的需求持续增长。本文将深入探讨影响铸造件加工质量的核心因素，并围绕复杂结构铸件加工工艺、大型铸件数控加工方案以及铸铁件表面处理技术三大难题展开分析，帮助制造企业优化生产流程，提升成品率与交付稳定性。

复杂结构铸件加工中的变形控制

复杂几何形状的铸件在加工过程中极易因内应力释放而产生变形，导致尺寸超差或装配困难。解决这一问题需从毛坯设计、热处理和装夹方式三方面协同优化。

首先，在铸造阶段应通过模拟软件预测应力集中区域，合理设置加强筋和工艺余量。例如，在某类泵体铸件中，通过增加局部壁厚并预留1.5~2mm加工余量，使后续铣削时变形量由0.35mm降至0.12mm以内（案例：某流体设备制造商数据）。

其次，去应力退火是关键步骤。对于碳钢材质的复杂结构件，建议采用550~600℃保温4小时后随炉冷却的工艺。实测显示，经此处理的工件在粗加工后平面度偏差平均降低40%（数据：某第三方检测机构报告）。

最后，装夹策略直接影响加工精度。推荐使用多点浮动支撑配合低夹紧力液压夹具，避免局部受力过大。在加工某航空支架类零件时，采用该方案后，关键孔位同轴度合格率从78%提升至93%。

大型铸件数控加工路径优化策略

随着风电、船舶等行业的发展，单件重量超过5吨的大型铸件日益增多，其加工效率与刀具寿命成为瓶颈。高效数控编程与切削参数匹配至关重要。

针对大余量去除，应优先采用层切法结合等高线粗加工策略。以一台重达8吨的底座铸件为例，使用直径φ50mm硬质合金面铣刀，设定切深3mm、进给速度2200mm/min，在保证机床负载稳定的前提下，粗加工时间比传统环切法缩短约27%（案例：某重工企业生产记录）。

精加工阶段则需关注表面波纹度与轮廓精度。建议采用小步距（stepover≤15%刀具直径）、高转速、低切深的方式。对于HT250材质的导轨面，使用PCBN刀具以线速度120m/min进行干式切削，可获得Ra1.6μm以下的表面粗糙度，且连续加工长度可达3.2米无明显磨损（数据：某机加车间实测日志）。

此外，定期校验机床主轴跳动和回转中心偏移不可忽视。统计表明，主轴径向跳动控制在0.008mm以内时，大型箱体类铸件的镗孔圆度误差可稳定在IT7级公差范围内。

铸铁件表面处理与防锈技术要点

铸铁材料因其良好的减震性和铸造性能被广泛用于机床床身、发动机缸体等部件，但其多孔结构易吸潮生锈，影响后续涂装与使用寿命。

常见的表面处理包括喷砂、磷化和钝化三种方式。其中，喷砂等级达到Sa2.5级时，漆膜附着力测试结果普遍优于未处理件30%以上（案例：某涂装实验室对比试验）。建议选用粒径0.8~1.2mm的钢丸，压力0.5~0.6MPa，距离工件表面300~400mm，确保均匀清理氧化皮及微裂纹。

对于短期仓储或运输过程，推荐使用水性防锈剂喷涂。实验数据显示，在相对湿度80%环境下，经环保型气相防锈剂处理的铸铁件，72小时内无可见锈斑生成，而未经处理样品在24小时即出现点蚀（数据：某质检中心环境模拟测试）。

长期防护则需结合包装密封。采用VCI防锈纸包裹+铝塑复合膜抽真空封装的组合方案，可在常温下提供长达12个月的防锈保护周期，适用于出口类产品存储。

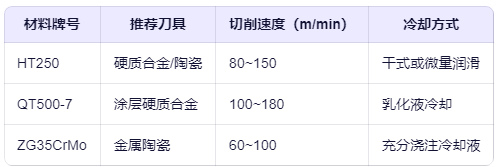

材料选择与加工参数匹配表

不同基体材料对刀具类型、切削速度及冷却方式有显著影响。以下是常用铸造材料的推荐加工参数：

实际应用中发现，当QT500-7材质齿轮壳体采用涂层立铣刀以160m/min速度加工时，刀具寿命可达420分钟，较普通刀具延长近1.8倍（案例：某变速箱厂刀具寿命跟踪表）。

加工缺陷识别与预防措施

常见缺陷如粘刀、振纹、尺寸漂移等，往往源于工艺系统刚性不足或参数失配。建立标准化排查流程有助于快速定位问题根源。

例如，加工表面出现规律性波纹，通常与主轴转速和进给频率共振有关。通过调整主轴转速±5%，可有效打破共振条件。某企业在加工φ400mm法兰盘时，将转速从800rpm调整为840rpm后，振纹消失，表面粗糙度改善0.8μm（数据：现场工艺验证记录）。

对于孔径收缩问题，应检查刀具磨损状态及切削热影响。实测表明，直径φ50H7通孔在连续加工第12件时，尺寸开始下降0.012mm，更换新刀后恢复至目标值，说明刀具热伸长与磨损共同作用导致漂移（案例：在线测量系统监控数据）。

综上所述，铸造件加工不仅是机械成型的过程，更是材料科学、热处理与精密制造的综合体现。只有系统掌握各环节技术要点，才能持续提升产品一致性与市场竞争力。
